一 產品概述

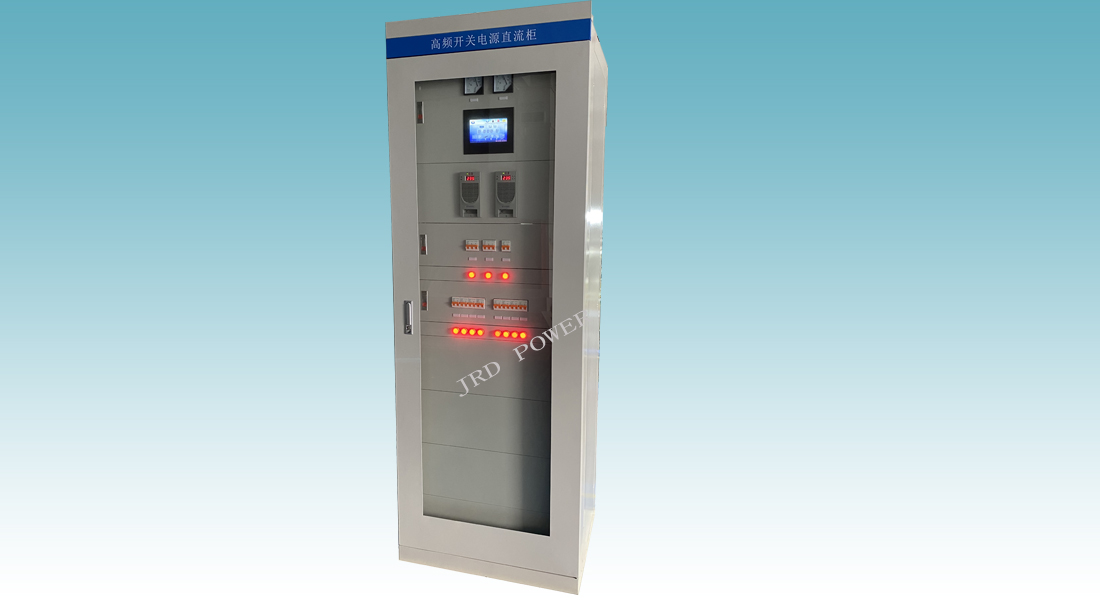

GZDW直流屏適用于10KV_500KV變電站、發電廠,牽引變電所、開閉所、分區亭,高層建筑、住宅小區等的10~35KV變電站、配電室,以及小型自備發電廠,作為高壓開關、繼電保護、自動裝置等到的操作、控制電源和事故照明電源。同時也可以用于其它一切需要直流電源的場所.

GZDW直流屏系列電力系統用高頻開關直流電源柜是在積累了近年來電力系統用高頻開關電源運行經驗基礎上的研制的。獨創“三級監控”新概念，具有安全可靠、使用簡便、智能化程度高等特點，完全滿足電力系統對直流電源柜自動化水平的要求。經電科院檢測，整個系統具有極強的抗高頻干擾能力和抗雷擊能力。

二、使用環境

1．海拔不超過2000m。

2．周圍空氣溫度不低于-20℃，不高于+45℃，在設備使用期間，周圍空氣溫度允許為-25℃。

3．周圍空氣的最大相對濕度不超過90﹪（相當于周圍空氣溫度為20±5℃時）。

4．安裝地基無劇烈振動和沖擊，垂直傾度不超過5％。

5．運行地點無導電或爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸氣。

6．周圍空氣溫度變化率不超過5℃/H，相對濕度變化率每小時不超過5％。

7．交流電網電壓波形為正弦波，電網電壓幅值的持續波動范圍不超過額定值于±15％。

8．交流電網頻率波動范圍不超過±5％。

9．室內使用，且通風良好。

如有特殊環境使用等，使用單位應在訂貨是提出，我廠可根據用戶要求特殊設計。

三、系統特點

1.智能化程度高

采用智能高頻開關整流技術，其充電過程完全符合RHT3000微機控制直流電源柜充電曲線要求，模塊、監控系統都可對電池實現智能充電管理，具有完善的“四遙”功能。

2.可靠性高

整流模塊N+1冗余熱備份，動態均流，可自主、主控或受控運行，與監控系統構成“三級監控”冗余結構；全部選用可靠元器件，出廠前均經過96小時高溫老化。具有極強 的抗干擾能力和雷擊能力。

3.操作、使用簡便

模塊智能帶電熱插拔，交直流輸入輸出及母線開關上下電無順序要求；監控系統集散式設計，功能模塊既插既用，帶電熱插拔，方便安裝、檢修、更換。

4.顯示、報警功能完善

人機界面友好豐富，任何故障都能發出聲光報警，手動或自動消音，可各存儲100條當前或歷史告警信息。

5.效率、功率因數高

電源效率92％以上；有源功率因數校正技術，功率因數大于0.99，無電網諧波污染。

6.兩路交流電源進線，自動切換
